大家知道光端機和PCM設備都會用到光纖連接器。那么你了解過光纖連接器嗎？今天讓小編帶你深入了解光纖連接器。
光纖連接器的主要作用是快速連接兩根光纖,使光信號可以連續而形成光通路。
光纖連接器是可活動的、重復使用的,也是目前光通信系統中必不可少且使用量最大的無源器件。通過光纖連接器可以把光纖的兩個端面精密地對接起來,使發射光纖輸出的光能量最大限度的耦合到接收光纖中去,并且需要盡量減少由于其的介入而使系統造成的影響。
因光纖的外徑只有125um,而通光部分更小,單模光纖只有9um左右,多模光纖有50um和62.5um兩種,所以光纖之間的連接需要精確對準。
核心部件:插芯

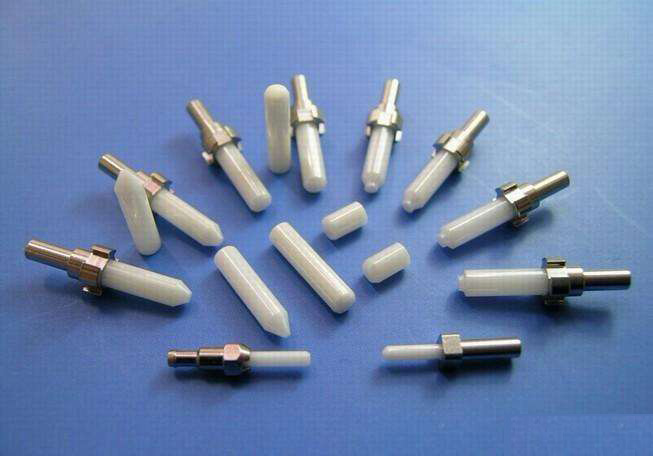

通過光纖連接器的作用,可以看出影響連接器性能的核心部件是插芯。插芯的好壞直接影響到兩根光纖的精準中心對接。插芯的制成材料有陶瓷、金屬或塑料。陶瓷插芯是應用較為廣泛的,主要材質是二氧化鋯,具有熱穩定性好,硬度高,熔點高,耐磨,加工精度高等特點。套筒是連接器的另一個重要部件,套筒起對準的作用,以便于連接器的安裝固定。陶瓷套筒的內徑比插芯的外徑稍小,開縫的套筒箍緊兩個插芯,實現精密對準。

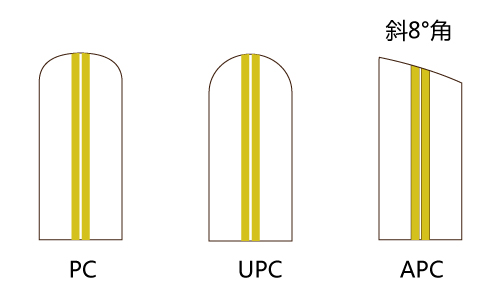

為了讓兩根光纖的端面能夠更好的接觸,插芯端面通常被研磨成不同結構。PC、APC、UPC代表了陶瓷插芯的前端面結構。PC 是Physical Contact,物理接觸。PC是微球面研磨拋光,插芯表面研磨成輕微球面,光纖纖芯位于彎曲最高點,這樣兩個光纖端面達到物理接觸。APC (Angled Physical Contact) 稱為斜面物理接觸,光纖端面通常研磨成8°斜面。8°角斜面讓光纖端面更緊密,并且將光通過其斜面角度反射到包層而不是直接返回到光源處, 提供了更好的連接性能。UPC (Ultra Physical Contact),超物理端面。UPC是在PC的基礎上更加優化了端面拋光和表面光潔度,端面看起來更加呈圓頂狀。連接器連接需要以相同的端面結構,例如APC和UPC不能組合在一起,會導致連接器性能下降。
基本參數:插入損耗,回波損耗
由于插芯端面的不同,連接器損耗的性能也不同。光纖連接器的光學性能主要通過插入損耗和回波損耗兩個基本參數來衡量。那么,什么是插入損耗?插入損耗(Insertion Loss, 通常簡稱 ”IL”)是由于連接而造成的光功率損耗。主要用于測量光纖中兩個固定點之間的光損耗,通常是由于兩根光纖之間的橫向偏離、光纖接頭中的縱向間隙、端面質量等造成,單位以分貝(dB)表示,數值越小越好,一般要求應不大于0.5dB。
回波損耗(Return Loss, 通常簡稱 ”RL”),是指信號反射性能的參數,描述的是光信號返回/反射的功率損耗,一般越大越好,數值通常用分貝(dB)表示。一般APC連接器的典型RL值約為-60dB,PC連接器的典型RL值約為-30dB。
光纖連接器的性能除了需要考慮插入損耗、回波損耗兩個光學性能參數外,在選擇好的光纖連接器時,還應注意光纖連接器的互換性、重復性、抗拉強度、操作溫度、插拔次數等。
連接器類型
連接器按連接方式分:LC、SC、FC、ST、MU、MT、MPO/MTP等;按光纖端面分:FC、PC、UPC、APC。
LC連接器
LC 型連接器(Lucent connector)是采用操作方便的模塊化插孔(RJ)閂鎖機理制成。LC連接器采用的插針和套筒的尺寸是普通SC、FC等所用尺寸的一般,為1.25mm,所以其外觀尺寸僅為SC/FC的一半。
SC連接器
SC連接器(‘Subscriber Connector’ or ‘Standard Connector’)的接頭是卡接式標準方型接頭,緊固方式是采用插拔銷閂式,不需旋轉。此類連接器采用工程塑料,價格低廉,插拔操作方便。
FC連接器
FC光纖連接器(Ferrule Connector)與SC連接器的尺寸是相同的,不同的是FC是采用金屬套,緊固方式為螺絲扣。結構簡單,操作方便,制作容易,耐用,可用于高振動環境。
ST連接器
ST光纖連接器(Straight Tip)的外殼呈圓形,采用2.5mm的環形塑料或金屬外殼,緊固方式為螺絲扣,常用于光纖配線架。
MTP/MPO連接器
MTP/MPO光纖連接器,是一種特殊類型的多光纖連接器。MPO連接器的結構比較復雜,它將12或24根光纖連接在一個矩形光纖插芯中。通常用于高密度連接場景,如數據中心等。
除了以上,連接器類型還有MU連接器,MT連接器,MTRJ連接器,E2000連接器等。SC可能是目前最常用的光纖連接器,主要由于其低成本的設計。LC光纖連接器也是一種普遍使用的光纖連接器,特別是用于與SFP和SFP+光纖收發器的連接。FC多用于單模,比較少見于多模光纖中。復雜的設計和金屬的使用令其價格比較貴。ST光纖連接器通常用于長、短距離應用,如校園和建筑多模光纖應用,企業網絡環境和軍事應用。
