內蒙古空管甚高頻區管傳輸解決方案

內蒙空管的需求：呼和浩特、鄂爾多斯、多倫、錫林浩特機場距離較遠，通信傳輸線路為租用2個運營商E1通道和1路64K/V.35衛星通道，要求通信設備可實現E1的無損傷切換、集中監控能實現業務端口監控，保障甚高頻、雷達數據的高可靠性傳輸。

廣州市銀訊通信科技有限公司針對客戶要求，推薦ZMUX-3300和ZMUX-3036 智能型PCM復用設備，于2014年12月31日工程安裝完成，可完全滿足客戶需求，得到客戶肯定。

針對此項目的方案介紹如下：

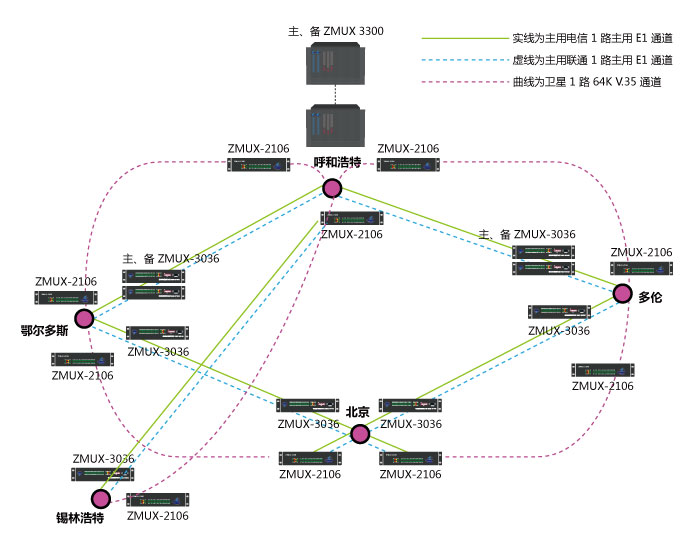

呼和浩特管制區甚高頻遙控臺傳輸設備工程通信系統組網圖

1系統組網特點

1）主、備PCM保護：鄂爾多斯與多倫機場作為重要用戶，均提供2套ZMUX-3036互為備份，配對使用呼和浩特也提供2套ZMUX-3300。1套作為在線主用，另1套作為備用，當ZMUX-3300或ZMUX-3036故障時，用戶可馬上更換，減少故障修復時間。

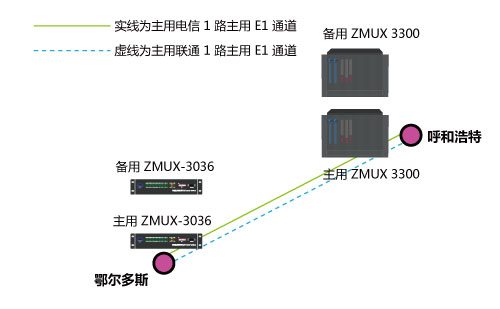

舉例說明：呼和浩特提供2套ZMUX-3300與鄂爾多斯2套ZMUX-3036配對組網，如下圖所示。

2）雙方向遙控數據：鄂爾多斯與多倫機場作為重要用戶，分別由呼和浩特和北京2個方向提供遙控數據，其中1個方向故障亦可由另外1個方向提供聯系。

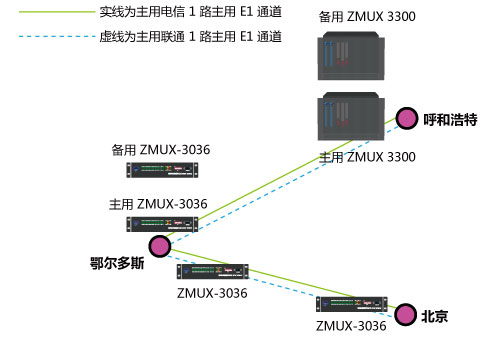

舉例說明：呼和浩特和北京2個局端分別給遠端鄂爾多斯機場提供遙控數據，如下圖所示。

3）兩地一空 三重線路保護：ZMUX-3300與ZMUX-3036都滿足地面2個運營商E1線路1+1保護，無損傷自動切換。再考慮設備故障情況，準備了備用ZMUX-3300與ZMUX-3036馬上可以更換。如果遇到2個運營商都因不可抗力因素同時中斷時，還提供1套ZMUX-2106，可通過空中衛星V.35通道傳輸，保證甚高頻、雷達的重要業務可靠傳輸。

舉例說明：呼和浩特ZMUX-3300與鄂爾多斯ZMUX-3036配對組網，連接地面電信與聯通E1通道，實現E1線路1+1保護，無損傷自動切換，同時還提供1套ZMUX-2106通過空中衛星通道傳輸。如下圖所示。

2 設備功能特點

1）多種組網方式選擇：

a、ZMUX-3300對應ZMUX-3300組網

b、ZMUX-3300對應ZMUX-3036組網

c、ZMUX-3036對應ZMUX-3036組網

d、可滿足點對點 或 一點對多點組網應用

2）雙電源保護：

a、ZMUX-3300提供主、備電源板1+1保護

b、ZMUX-3036提供主、備電源輸入1+1保護

3）雙E1鏈路保護：呼和浩特到各個遠端機場都租用1路電信與1路聯通E1通道，實現電信與聯通E1通道1+1保護。正常情況下，銀訊PCM設備選用主用E1進行傳輸；當主用E1故障，設備自動切換至備用E1進行傳輸；當主用E1恢復正常，設備自動切換回主用E1；整個切換過程達到無損傷切換級別，用2M誤碼儀測為零丟包率。PCM實時監測E1故障、自動切換，保證甚高頻數據、雷達數據在切換時不會受影響，不會中斷。

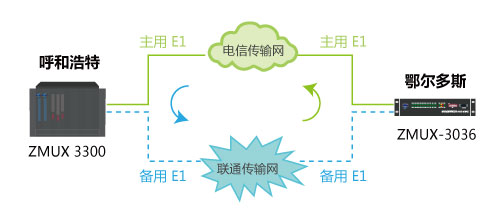

舉例說明：呼和浩特ZMUX-3300與鄂爾多斯ZMUX-3036配對組網，如下圖所示。

補充說明：將來客戶建有直通光纖線路，設備還可升級滿足雙光口保護或一光一電保護功能。

4）全網集中監控：

a、廣州銀訊公司生產的全部型號設備都可在1個網管軟件集中監控

b、局端集中監控系統可監控到局端站與遠端站全網設備

c、E1鏈路監測

d、E1保護監測

e、甚高頻、雷達、電話用戶端口監控

f、故障日志查詢，可查詢某段時間電信或聯通E1故障、用戶端口故障等

5）故障告警方式：

a、設備發光指示燈告警

b、集中監控系統的音箱聲音告警

c、手機短信遠程告警

6）ZMUX-3300與ZMUX-3036實物圖

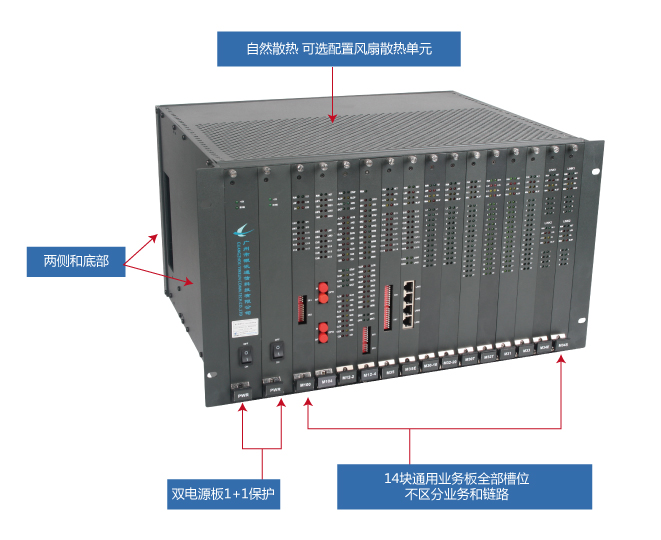

ZMUX-3300 實物圖

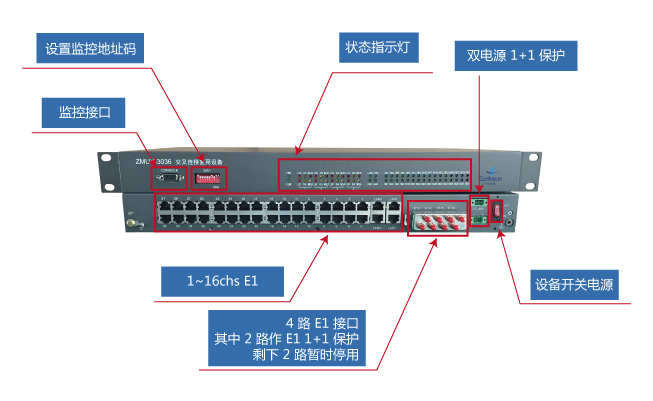

ZMUX-3036 實物圖

ZMUX-3300與ZMUX-3036支持業務類型：

設備業務模塊支持混插，可完全按照用戶需求選配接口類型及數量，可傳輸機場用戶各種常用業務，如：氣象自動觀測、氣象自動轉報、氣象雷達、下滑信標、航向信標、DME測距、全向信標、無方向信標、指點信標、VHF/甚高頻、內話系統、同步雷達數據、CAN數據、程控電話、熱線電話、監控數據、以太網數據等。

3 銀訊PCM與貝利PCM設備性能測試與比較

應客戶要求，銀訊工程師與內蒙空管技術員現場將銀訊PCM與貝爾PCM進行配對測試，并使用CMS54、HCT-7000等儀器儀表對銀訊PCM進行定性定量測試，分析測量得出的數據結果與貝利PCM的性能指標進行對比，均符合用戶要求，可完全替代貝利PCM。
